百福路燈將太陽能路燈安裝、風光互補路燈安裝的一些說明與安裝示意圖做出來與各位分享。下面請看

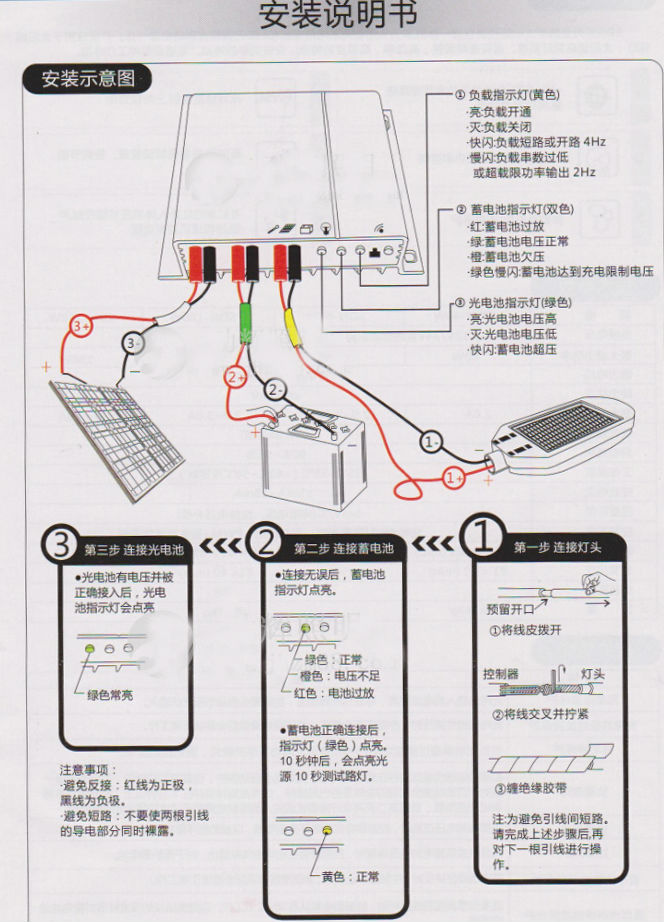

（太陽能路燈安裝示意圖）

太陽能路燈安裝：

1）.燈桿安裝好后，開始吧所有部件（太陽能板、蓄電池、光源）的電線接到控制器上。（具體控制器接線看圖示）

2）.先將光源的電線直接連到蓄電池的電線上，看光源是否亮燈，可確定光源的電線的正負極（光源的正負極接反后光源不亮，不會損壞光源，可放心試燈），然后將光源的正極電線接到控制器上有燈泡圖示對應的紅線上，將光源的負極接到控制器上有燈泡圖示對應的黑線上。

3）.用萬用表直流電壓檔檢查出蓄電池出線的正負極，將蓄電池的正極電線接到控制器上有蓄電池圖示對應的紅線上，將蓄電池的負極電線接到控制器上有蓄電池對應的黑線上。

4）.用萬用表直流電壓檔檢查出太陽能板出線的正負極，將太陽能板的正極電線接到控制器上有太陽能板圖示對應的紅線上，將太陽能板的負極電線接到控制器上有太陽能板對應的黑線上。

5）.控制器出廠時已調(diào)試好程序和智能亮燈時間，接線后不需要調(diào)試控制器，控制器會主動進入工作狀態(tài)。

6）.注意：蓄電池箱安裝時扭緊螺絲，以及防水穿線管，防水穿線管進到燈桿底座上要高出地面20公分，以保證下雨天水浸過燈桿法蘭也不會進水到蓄電池箱子里。此外，安裝選擇地點避免有障礙物阻擋到太陽能板，以免太陽能板無法接觸樣無法進行充電。

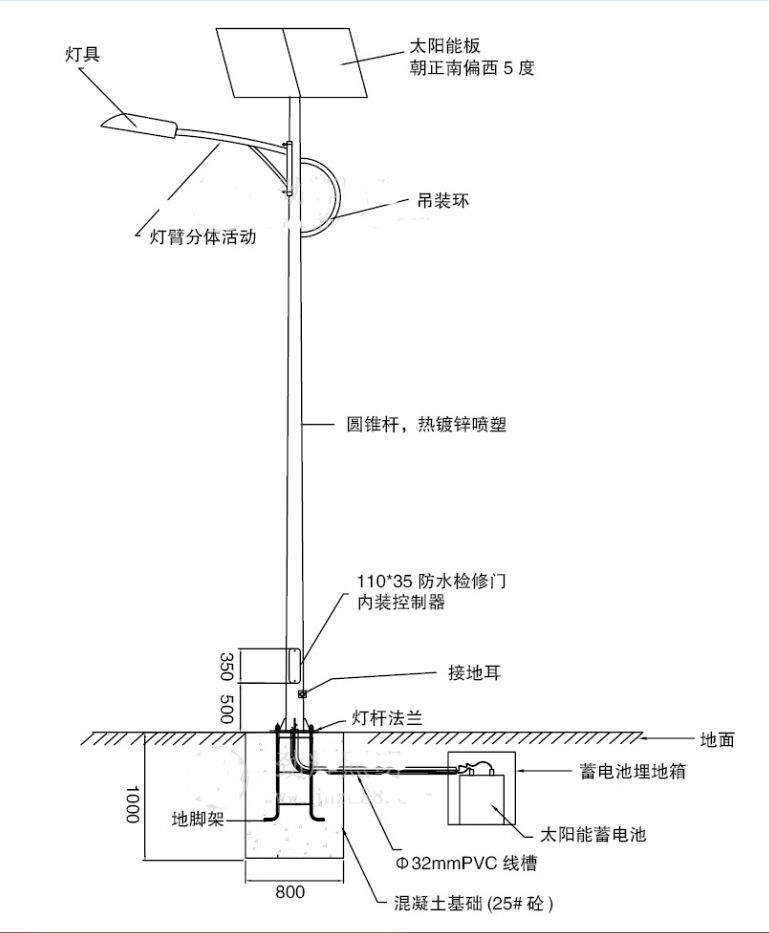

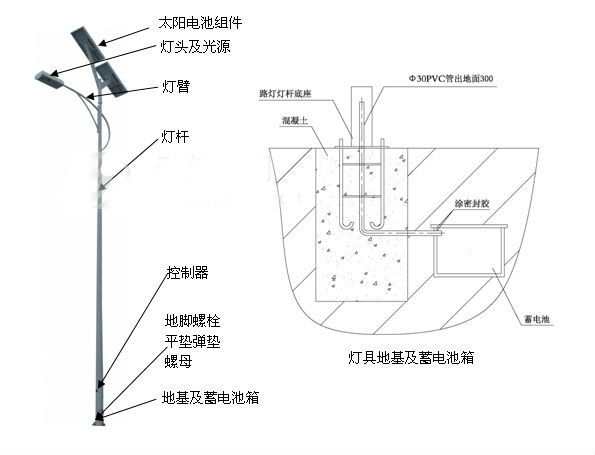

（太陽能路燈施工安裝圖）

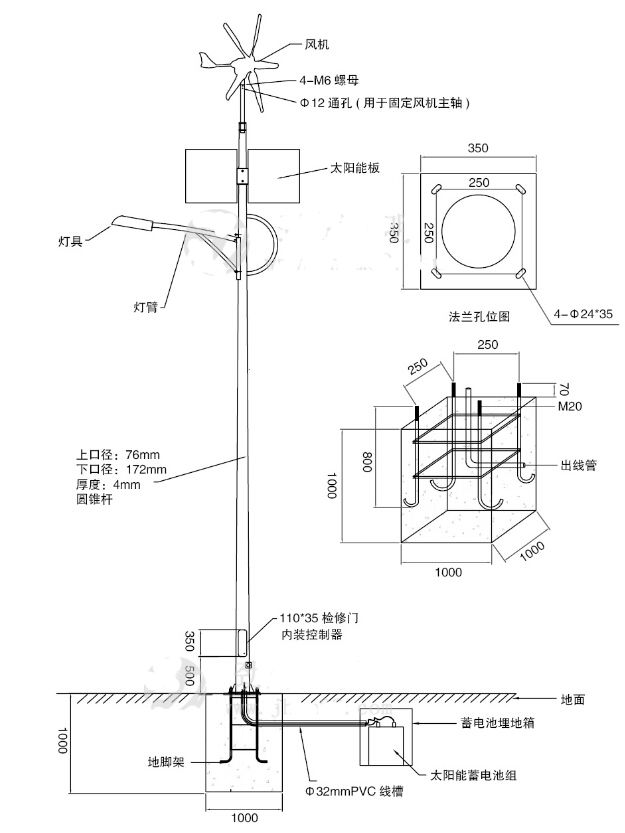

下面再給大家介紹下風光互補路燈安裝圖
